ПРИНЦИПЫ РАБОТЫ С БОРФРЕЗОЙ
УНИВЕРСАЛЬНЫЕ ПРИНЦИПЫ ПРИ РАБОТЕ С БОРФРЕЗАМИ ПО МЕТАЛЛУ:
Твердосплавная Борфреза (шарошка) ТМ «Advancetool» - это инструмент премиум класса, применяемый для обработки металлических материалов и относится к классу оснастки, предназначенных для фрезерной обработки металла при помощи прямых шлифовальных машин ПШМ с электрическим или пневматическим приводом и выполнения следующих операций:
- Для обработки и доводки всех видов сварочных швов, снятие заусенцев и фасок.
- Обработка труднодоступных поверхностей.
- Штриховка и текстурирование, позволяют создавать штриховку или текстурирование на поверхности металла, что может придать изделию необходимый внешний вид.
- Фрезерование плоскостей, применяются для обработки металлических плоскостей.
- Изготовление валиков и роликов.
- Резка кантов и удаление излишков материала после операций.
- Разделение деталей, применяются для отбора деталей или отделений их от крупных листов или блоков.
- Обработка специальных материалов, применяются для обработки различных сплавов, включая сталь, нержавеющую сталь, чугун, алюминий, медь, титан и другие сплавы.
- Многоосевая обработка на станках с ЧПУ, которая позволяет создавать сложные формы и детали.
- Шлицование, применяются для создания шлицев на валах или осевых деталях.
- Обработка тонких деталей.
Конструкция и маркировка Борфрез ТМ «Advancetool»:
D1 – диаметр твердосплавной головки от 3 до 25 мм
D2 – диаметр хвостовика от 3 до 8 мм
L1 – длина Борфрезы до 200 мм
L2 – длина рабочей части (твердосплавной головки) от 3 до 40 мм
ADT-12XB6F Борфреза твердосплавная форма F (парабола с закругленным концом) d12х25L65мм., хв. 6мм., Advancetool
В стандартном исполнение Борфрезы ТМ «Advancetool» изготавливаются с двойной насечкой DC.

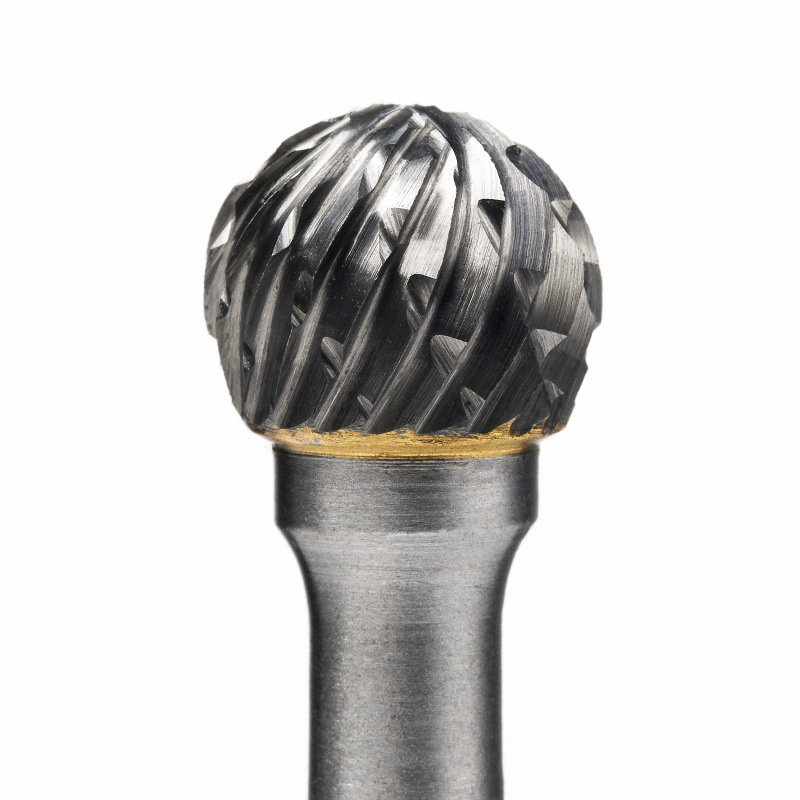

Борфреза ТМ «Advancetool» состоит из твердосплавной головки, которая при помощи полностью автоматического 5-тиосного ЧПУ станка приваривается к хвостовику. Наша компания использует только данную технологию, где полностью исключен ручной труд и человеческий фактор. После изготовления Борфрезы проходят полный цикл тестов.
Процент брака Борфрез ТМ «Advancetool» стремится к нолю.
Для производства твердосплавной головки Борфрез ТМ «Advancetool» мы применяем самый высококачественный карбида вольфрама, доступный на рынке Китая марки К30. Хвостовик Борфрез выполнен из инструментальной стали 45Cr.

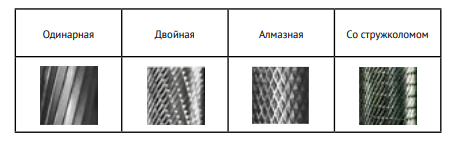

Виды насечек твердосплавных Борфрез ТМ «Advancetool»:
Одинарная насечка (SC - SINGLE CUT): универсальная насечка, предназначенная для обработки нержавеющей, закаленной стали и чугуна.
Двойная насечка (DC - DOUBLE CUT): насечка для повышенной производительности, обеспечивает повышенный съем металла и образует мелкую стружку, что приводит к улучшению контроля при выполнении операции и более плавному износу зубьев.
Алмазная насечка (DIAC – DIAMOND CUT): ступенчатая геометрия зубьев увеличивает количество режущих кромок, подходит для работы с термообработанными и легированными сталями. Обеспечивает более быстрое удаление металла и более плавное резание при улучшенном контроле оператора.
Крупная насечка (CC – COARSE CUT): подходит для финишной обработки цветных металлов.
Специальные насечки для алюминия AC – ALUMINIUM CUT и ACC - ALUMINIUM CUT COATED
Поверхность Борфрез ТМ «Advancetool» может быть покрыта специальном покрытием TiN, TiCN, TiALN и LTE для улучшения износостойкости, твердости, стойкость к теплу и термоудару. Оно также может снижать нагрузку и улучшать отвод стружки во время обработки.

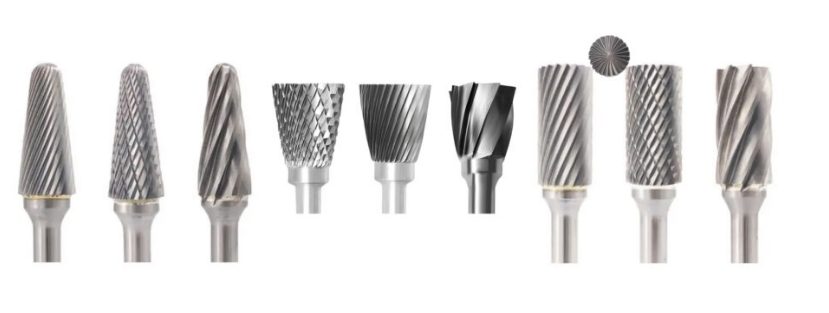

Форма Борфрезы подбирается под тип операции и доступности обрабатываемого участка.

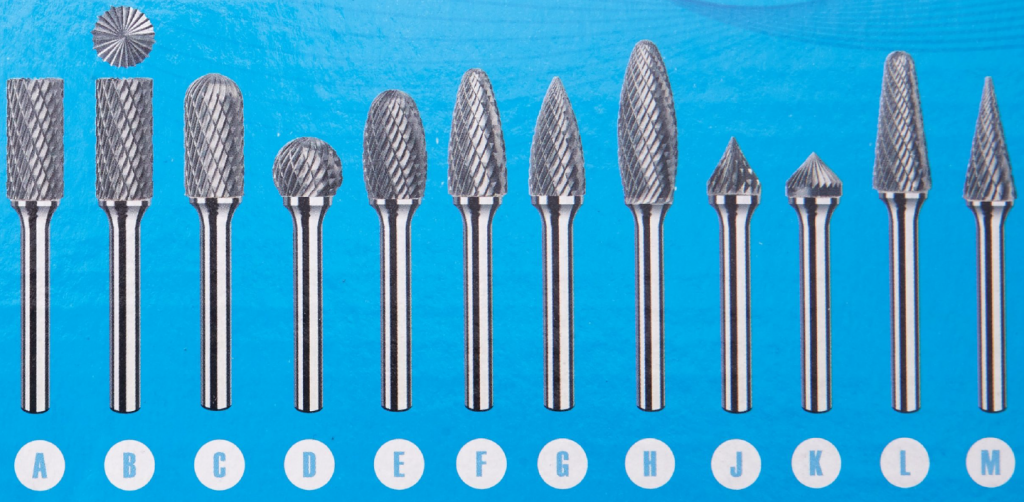

Форма Борфрез ТМ «Advancetool»:
Форма: Описание:
A Цилиндр
B Цилиндр с режущим торцом
C Цилиндр со сферическим торцом
D Сфера
E Овал
F Парабола с закругленным концом
G Парабола с заостренным концом
H Пламя
J Зенкер с вершиной 60°
K Зенкер с вершиной 90°
L Конус с закругленным концом
M Конус
N Обратный конус
S Конус с плоской головкой
T Полукруг
U Утопленная дуга
W Цилиндр с полукруглым концом
X Коническая дуга
